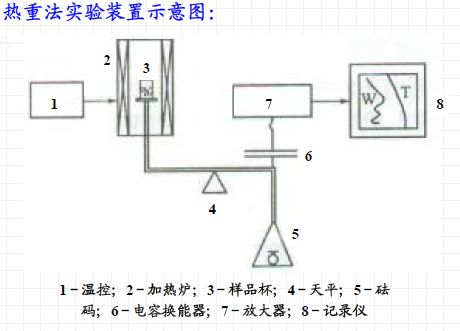

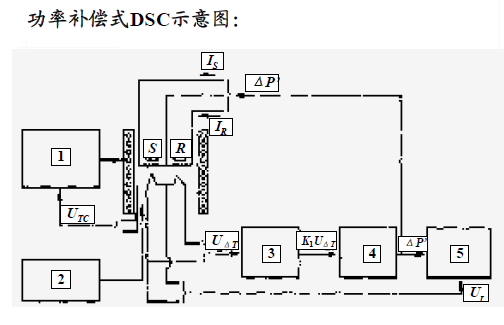

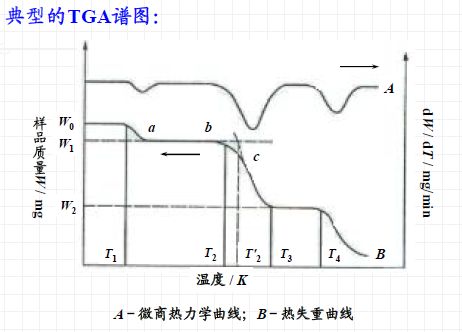

TG：可调速的加热或冷却环境中，以被测物重量作为时间或温度的函数进行记录的方法。DTG：微商热重曲线，热重曲线对时间或温度的一阶微商的方法获得的曲线。升温法：样品在真空或其他任何气体中进行等速加温，样品将温度的升高发生物理变化和化学变化使原样品失重—动态法。原理：在某特定的温度下，会发生重量的突变，以确定样品的特性。恒温法：在恒温下，记录样品的重量变化作为时间的函数的方法。浮力的影响：样品周围的气体因温度的升高而膨胀，比重减小，则样品的TGA值增加。凝聚物的影响：物质分解产生的挥发物质可能凝聚在与称重皿相连而又较冷的部位上，影响失重的测定结果。反应的影响：某些物质在高温下会与称量皿发生化学反应而影响测定结果。、升温速率的影响：升温速率太快，TGA曲线会向高温移动；速度太慢，实验效率降低。用量和粒度影响：样品用量大，挥发物不易逸出，影响曲线比的清晰度；样品细，反应会提前影响曲线低温移动。热重分析主要研究在空气或惰性气氛材料的热稳定性、热分解作用和氧化分解等物理化学变化；也广泛用于涉及质量变化的所有物理过程。根据热失重曲线可获得材料热分解过程的活化能和反应级数： ln(dm/dt) = lnA + nlnm- E/RT ln(dm/dt) = lnA + nlnm- E/RT差示扫描量热法 (DSC)是在程序控制温度条件下，测量输入给样品与参比物的功率差与温度关系的一种热分析方法。DSC方法：热流式差式扫描量热法，功率补偿式差示扫描量热法。DSC曲线：记录ΔP‘(IΔU)随T(或t)的变化的曲线；吸热(Endo)峰向下，放热(Exo)峰向上与DTA相比：DSC仪器多了一个功率补偿放大器，样品与参比池下多了补偿加热丝原理：试样吸热，补偿器供热给试样，使试样与参比物的温度相等；试样放热，补偿器供热给参比物，使试样与参比物温度相等。可以分析固体和液体样品；固体样品可以是粉末、薄片、晶体或颗粒状；对高聚物薄样品用量为0.5-10 mg；用量少，有利于使用快速程序温度扫描，可得到高分辨率而提高定性效果，容易释放裂解产物，获得较高转变能量；用量大，可观察到细小的转变，得到较精确的定量结果样品的几何形状对DSC峰形亦有影响；大块样品，由于传热不良导致使峰形不规则；细或薄的样品，可得到规则的蜂形，有利于面积的计算；对峰面积基本上没有影响。样品纯度对DSC曲线的影响较大；杂质含量的增加会使转变峰向低温方向移动而且峰形变宽He: 惰性气氛，因其导热性好，有时用于低温下的测试
考虑气氛在测试所达到的最高温度下是否会与热电偶、坩埚等发生反应，注意防止爆炸和中毒。通过改变测试气氛（如真空-氮气-空气），有助于深入剖析材料成分。为了适应千变万化的各种样品，避免样品与坩埚材料之间的不相兼容，设备供应商配备了多种不同材质不同特点的坩埚。其它坩埚：PtRh+Al2O3, Steel, Cu, Graphite, ZrO2, Ag, Au, Quartz 等热分析法属于物理学研究的范畴，应用相当广泛，掌握了热分析法，就能研究物质的多晶型、物相转化、结晶水、结晶溶剂 、热分解以及药物的纯度、相容性和稳定性等等物理特性。
